AKCIJA MD100/ 1.5+RTC70.26
PONUDA
SPECIFIKACIJE:
Površina: 1,5 m2
Snaga : 100w/m2
Ukupna snaga : 150W
Efekat toplog poda od 1,5 kvadrata
Šifra proizvoda: 200815
Isporuka:
- Grejna mreža,
- termostat RTC
- dva plastična creva Ø11 (1,5m i 2,5m),
- dozna 60x60,
- uputstvo na srpskom jeziku
- video uputstvo
Garancija:
20 - godina uz popunjen garantni list od ovlašćenog
instalatera
10 - godina uz popunjen garantni list
2 - godine na termostat
OPIS PROIZVODA AKCIJA MD100/ 1.5+RTC70.26
Grejne mreže mogu se koristiti kao osnovni sistem grejanja ili kao dopuna postojećem sistemu grejanja. Primena grejnih mreža je veoma široka, od stambenih zgrada, javnih preduzeća do poslovnih zgrada.Istraživanje je pokazalo da je električno podno grejanje najpovoljniji sistem grejanja ljudskih bića, koji uzima u obzir fiziološku distribuciju temperature.
Ugradnja
ispod
pločica Zahvaljujući maloj debljini, grejne mreže
mogu se koristiti kod adaptacije i
preuređivanja postojećih stambenih ili
poslovnih objekata, kod kojih nije
dozvoljeno dodatno podizanje nivoa patosa.
Grejne mreže se ugrađuju direktno u lepak
ispod pločica.
Grejne mreže se mogu koristiti i u novogradnjama, kao i na svim mestima gde se tipično podno grejanje u obliku grejnih kablova ne može primeniti.
ELEKTRA grejne mreže mogu se koristiti ispod svakog tipa poda koji je prilagođen podnom grejanju, tj. ispod poda koji dobro provodi toplotu, npr. terakota, kameni pod, keramičke pločice kao i tepih. Preporučujemo ga kao veoma efikasan sistem za zagrevanje. U slučaju dobre toplotne izolacije ispod poda može se uspešno koristiti i kao osnovni sistem grejanja. To je najbrži, najjednostavniji i najefektivniji sistem za zagrevanje prostora ili samo dela prostora uz minimalna ulaganja.
Elektra MD grejna mreža napravljena da se jednostavno montira i ne zahteva nikakvo održavanje.
KOMPLETI GREJNIH
MREŽA
Na raspolagnju Vam stoje kompleti grejnih mreža od 1m2 do 12m2 za prostore od 1do 16m2. Sve akcijske komplete možete da vidite OVDE>>

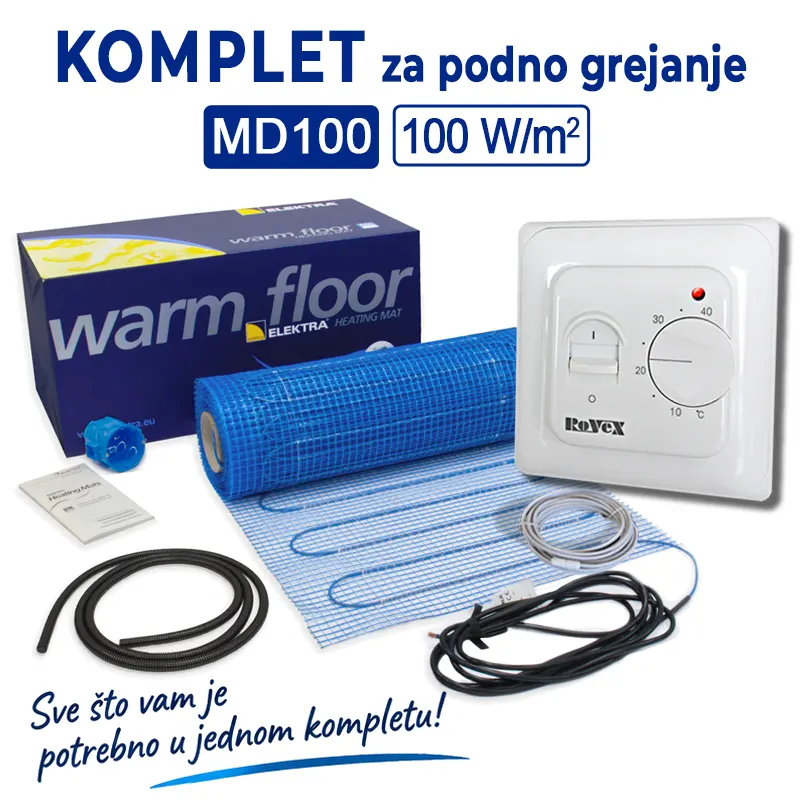

1.Grejna mreža 2.RTC termostat 3. Sonda 4. Gibljiva creva 5. Dozna
Tehnički podaci MD100
| Tehnički podaci: | MD100 |
|---|---|
| Napajanje: | 230 V ~ 50/60 Hz |
| Izlazna snaga: |
100W/m2 |
| Širina grejne mreže: |
500mm |
| Debljina mreže: |
~3,9mm |
| Min. tempertura
instaliranja: |
-5oC |
| Max. radna
temperatura: |
+110oC |
| Hlani kraj: |
1x4m: 3x1.00mm2 |
| Tip grejnog kabla: |
dvožilni prečnika
~3,4mm , jednostrano napajanje |
| Zaštita grejnog
kabla: |
100% pokriven sa
tankim bakarnim opletom |
| Izlazna snaga grejnog
kabla: |
~7W/m za MD100 |
| Izolacija | dva sloja , FEP +
XLPE |
| Spolnja izolacija |
XLPE |
| Tolerancija izlazne
snage: |
+5%, -10% |
| Minimalni radijus
savijanja: |
5D |
| Snaga deformacije : |
>600 N |
| Snaga izvlačenja : | >600 N |
| Zašita: |
IPX7 |
| Sertifikati: |
VDE,EAC,CE |
Tehničke
karakteristike      |
|
Kako montirati grejnu mrežu?
Grejne mreže MD Elektra možete koristiti prilikom izgradnje novih stambenih objeKata ili prilikom rekonstrukcije postojećih stambenih objekta. Na narednim slikama prikazani su :
- NOVA GRADNJA -Montaža Grejne Mreže
- PROMENA PLOČICA -Montaža
Grejne Mreže uz zamenu starog poda
- NA POSTOJEĆE PLOČICE
-Montaža Grejne Mreže na postojeći pod
Garancija 20 godina.
Rovex Inženjering Vam
daje garanciju od 20
godina
za grejne mreže
potavljene od strane kvalifikovanog osoblja.
Montaža grejnih mreža
Naša je preporuka da grejne mreže postavljaju kvalifikovane osobe ali smo je prilagodili svima koji žele da budu sam svoj majstor. Rovex Inženjering Vam nudi montažu na Vašem objektu. Tim vrhunskih stručnjaka i visoko kvalifikovanih električara ROVEX Inženjeringa stoji Vam na raspolaganju da izvrši montažu, povezivanje i ispitavanje , cene montaže za teritoriju Beograda možete videti OVDE>>
Elektronski Kontroler Temperature (u kompletu) RTC-70.26
Elektronski kontroler temperature RTC 70.26 koristi se za kontolu temperature u 2 pozicije, sa ON/OFF (Uključeno/Isključeno) pomoću NTC senzora koji se postavlja u gibljivo crevo u podu. Termostat meri temperaturu poda i uključuje kontakt kada temperatura u podu padne ispod temperature zadate na termostatu.
Namenjen je za kontrolu električnog i vodenog podnog grejanja za stambene, komercijalne i industrijske objekte. Proizveden je u skladu sa EN 60730-1 i EN 60730-2-9. Sastoji se od kontrolera i podnog senzora
RTC
70.26
RTC 70.26 Priključenje
Podna sonda | Tehnički podaci: | RTC-70.26 |
|---|---|
| Napajanje: | 230 V ~ 50/60 Hz |
| Max. opterečenje: | 16A, (Max. 3kW) |
| Instalacija: | uzidna dozna Ø60x60mm |
| Ugrađen prekidač: | 1 polni, 16A |
| Temperaturni opseg: | +4oC ÷ +45oC |
| Razlika tempetratura/Histereza: | 0,5oK |
| Zaštita: | IP20 |
| Signalizacija rada | LED crvena |
| Dimenzije: | 86 x 86 x 47 mm |
| Dužina NTC sonde: | 3m |
Ukoliko sami vršite montažu uradite sledeće:
- Izmerite prostor i napravite raspored
elemenata odredite površinu koju je
potrebno da grejete. Od ukupne površine
oduzmite elemente ispod kojih se ne
postavlja grejanje, kada ili tuš kabine,
wc šolje, lavaboa i veš mašinu.
- Ukoliko niste sigurni posavetujte se sa našim stručnjacima koji će Vam na bazi višegodišnjeg iskustva pomoći da odaberete pravo rešenje za Vaš prostor.
- Odredite poziciju termostata i dovedite napajanje do mesta gde želite da instalirate termostat. Tip termostata i poziciju odredite u skladu sa namenom prostorije. Stručnjaci Rovex inženjeringa će Vam pomoći ukoliko niste sigurni.
- Postavite grejnu mrežu na pod tako da pokrijete željenu površinu. Grejnu mrežu možete seći u skladu sa vašim potrebama običnim kućnim makazama vodeći računa da ne presečete grejni kabl. Elektra grejne mreže zadržava formu bez obzira na način sečenja mreže i na način savijanja. Kablovi na grejnoj mreži čvrsto su koncem fiksirani za mrežu tako da bez obzira na savijanja i sečenja razmak čitavom dužinom grejne mreže ostaje nepromenjen. Elektra grejna mreža zbog ovakvog načina šivenja kabla veoma je jednostavna za montiranje i ne zahteva od keramičara da posebno vodi računa o razmaku kablova jer je razmak između kablova fiksan.
- Nakon što ste postavili grejnu mrežu
povežite termostat, povežite uzemljenje
i proverite ispravnost grejne mreže tako
da je pustite u rad.
VAŽNO!
Ukoliko niste kvalifikovani i nemate
odgovarajuće instrumente da proverite
otpornost, struju i napon, najbolje je
da instalaciju prepustite stručnjacima
koji su za instalaciju opremljeni
odgovarajućom opremom.
Bez izvršenih odgovarajućih merenja ne možete biti sigurni da ste ispravno postavili grejni kabl i da prilikom montaže nije došlo do oštečenja. Instalaciju treba da vrši kvalifikovana osoba sa odgovarajućim alatom.
Brzu proveru rada možete izvršiti tako što priključite grejnu mrežu na napon i nakon par minuta dodirnite mrežu prstima i osetićete toplinu. - Nakon izvršene montaže napravite skicu kako ste položili grejnu mrežu ili uz pomoć digitalnog foto aparata napravite foto dokumentaciju. Ovo je veoma važno jer garancija za grejnu mrežu vredi 10 godina samo ukoliko posedujete odgovarajuću dokumentaciju. Takođe čuvajte dokumentaciju radi eventualnih mogućih bušenja u podu.
- Kada ste napravili dokumentaciju postavite instalacioni monitor da bi se obezbedili da ukoliko dođe do eventualnih oštećenja grejne mreže prilikom montaže na vreme budete obavešteni.
- Pozovite keramičare i postavite keramiku koje ste odabrali. Ukoliko se za vreme montaže oglasi Instalacioni monitor ODMAH!!! prekinite radove i pozovite stručno lice.
- Nakon završenog postavljanja sloja keramike obavezno izvršite merenja otpornosti grejnog kabla i izolacije u skladu sa uputstvom. Izmerene vrednosti unesite u garantni list
VAŽNO! Instalacioni monitor signalizira prekid ili kratak spoj grejne mreže. Prekinite radove i odmah pozovite servis da popravi nastali kvar. Pronalaženje kvara na grejnoj mreži kada se prekrije pločicama je moguće ali zahteva znatno duže vreme i troškove.Instalacioni monitor možete kupiti ili iznajmiti uz depozit. Iznajmljivanje monitora do mesec dana je besplatno!
VAŽNO!!! BOLJE SPREČITI NEGO LEČITI!!!
PREPORUKA JE DA NAKON POSTAVLJANJA I IZVRŠENIH MERENJA I ISPITIVANJA KORISTITE INSTALACIONI MONITOR
NESAVESNI ILI NEDOVOLJNO pažljivi majstori ("MAJSTORI") mogu oštrim ili teškim predmetom da OŠTETE GREJNU MREŽU. Ukoliko dođe do bilo kakvog OŠTEĆENJA MREŽE INSTALACIONI MONITOR ODMAH ZVUČNO SIGNALIZIRA.
Reparacija OŠTEĆENE MREŽE mora se izvršiti odmah od strane stručnih lica. Ukoliko se POPRAVCI NE PRISTUPI ODMAH već se mreža prekrije slojem keramike detekcija kvara je moguća , traženje prekida zahteva opremu, vreme i novac a REZULTAT JE NEIZVESTAN a GUBITAK GARANCIJE IZVESTAN.
Naša je preporuka da instalacioni monitor bude priključen sve vreme dok u potpunosti ne završite montažu keramike, izvršite merenja, povežete termostat i pustite mrežu u rad.
VAŽNO!!! 99,99% SVIH KVAROVA MREŽE DOGAĐA PRILIKOM POSTAVLJANJA KERAMIKE.
INSTALACIONI MONITOR MOŽETE KUPITI ILI GA POTPUNO BESPLATNO KORISTITI UZ DEPOZIT OD 5000,00 dinara MESEC DANA.
